- 型號：
525系列-表面粗糙度/形狀測量儀

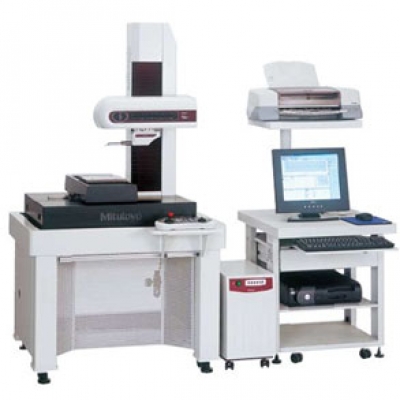

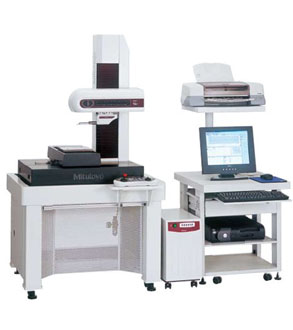

日本三豐品牌 MITUTOYO 525-544-1 表面粗糙度測量儀
特點：
1、高精度CNC表面粗糙度/形狀測量儀，一機二用：可進行表面粗糙度和形狀/輪廓測量。
2、每軸驅動速度最高可達200mm/s，實現高速定位，滿足多輪廓/多工件的測量任務。
3、帶а軸的機型可通過電動傾斜檢測器，對水平和傾斜表面進行連續測量。
4、帶Y軸工作臺的機型可通過Y軸軸向定位，擴大測量任務的范圍，如多工件任務等。
5、SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺，可提高寬/窄范圍測量精度和Z1軸分辨率。
6、通過同時控制X軸和Y軸的方向，可實現傾斜平面的測量。
7、通過簡單的一次性操作，可更換形狀/輪廓測量裝置與表面粗糙度測量裝置，并且，不必對連接電纜重新布線。
8、由于Z1軸檢測器內置了防撞器，當檢測器主體即將碰撞工件或夾具時，檢測器將自動停機。
9、配有易于操作的遙控箱：通過兩個操縱桿，選定需要操作的軸，即可實現任何移動。鍵上端的軸向圖標易于辨認，輕松操作。
10、通過USB與數據處理/分析器通信。
基本技術參數：
基座尺寸（W×D）：750×600mm
基座材料：花崗巖
重量:240 Kg, 250 Kg(高立柱型)
電源：100-240VAC±10%,50/60Hz
能耗：500W（主機）
輪廓測量技術參數：
X1軸
測量范圍：200mm
分辨率：0.05µm
檢測方法：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）
測量速度：0.02-2mm/s
移動方向：向前/向后
直線度： 2µm/200mm *以X軸為水平方向上
指示精度（20℃時）：±（1+4/200L）µm ±（0.8+4C/200L）µm
傾角：-45°至+10°
分辨率：0.000225°
傾斜速度：6°/s
Z2軸（立柱）
垂直移動： 300mm或500mm
分辨率：0.05µm
檢測方法：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）
Z1軸（檢測器）：
測量范圍：±25mm
分辨率：0.2µm（SV-C3000CNC）,0.05µm(SV-C4000CNC)
檢測方法：線性編碼器（SV-C4000CNC） 激光全息測微計（SV-C4000CNC）
直線位移：±（2+I4HI/100）µm
精度（20℃時）：±（0.8+I0.5HI/25）µm （SV-C4000CNC） *H：為基于水平位置的測量高度（mm）
測針上/下運作：弧形移動
測針方向：向下
測力：30mN
跟蹤角度：向上70°，向下70°（使用配置的標準測頭，依表面粗糙度而定）
測針針尖：尖端半徑25µm，硬質合金尖端
表面粗糙度測量技術參數：
X1軸
測量范圍：200mm
分辨率：0.05µm
檢測方法：反射型線性編碼器
驅動速度：200mm/s（最大CNC） 0-60mm/s（操縱桿）
測量速度：0.02-2mm/s
移動方向：向后
直線度：0.5µm/200mm
а軸
傾角：-45°至+10°
分辨率：0.000225°
傾斜速度：6°/s
Z2軸（立柱）
垂直移動： 300mm或500mm
分辨率： 0.05µm
檢測方法：反射型線性編碼器
驅動速度：200mm/s（最大CNC） 0-60mm/s（操縱桿）
檢測器（選件）
范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用測頭選件時，最大可達2400µm)
測力：4mN或0.75mN（低測力型）
測針針尖：金剛石，90°/5µmR （60°/2µmR：低測力型）
類型：差動電感式
選件：
防震臺架
防震臺裝置：膜片空氣彈簧
自然頻率：2.5-3.5Hz
減震機構：阻尼孔
調水平裝置：帶機械閥的自動控制裝置
氣源氣壓：0.4Mpa
承載：350Kg
尺寸（W×D×H）：1000×895×715mm
重量：280Kg
Y軸工作臺裝置
測量范圍：200mm
最小讀數：0.05µm
長度基準：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）
最大承載能力：20Kg
直線度： 0.5µm/200mm
指示精度(20℃時)：±（2+2L/100）µm, 輪廓模式化 L為兩個測量點之間的距離（mm）
工作臺尺寸：200×200mm
尺寸（W×D×H）：320×646×105mm
重量：35Kg
任選軟件：
FORMTRACEPAK V5
使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。
性能參數：
型號
SV-C3000CNC
SV-C3000CNC
SV-C3000CNC
SV-C3000CNC
貨號（100V-120V）
525-521-1
525-522-1
525-523-1
525-524-1
貨號（200V-240V）
525-521-2
525-522-2
525-523-2
525-524-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
300mm
300mm
300mm
300mm
Y軸工作臺裝置
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×651×1000mm
800×651×1000mm
800×651×1000mm
800×651×1000mm
重量（主機）
240Kg
240Kg
240Kg
240Kg
型號
SV-C3000CNC
SV-C3000CNC
SV-C3000CNC
SV-C3000CNC
貨號（100V-120V）
525-541-1
525-542-1
525-543-1
525-544-1
貨號（200V-240V）
525-541-2
525-542-2
525-543-2
525-544-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
500mm
500mm
500mm
500mm
Y軸工作臺裝置
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×651×1200mm
800×651×1200mm
800×651×1200mm
800×651×1200mm
重量（主機）
250Kg
250Kg
250Kg
250Kg
型號
SV-C4000CNC
SV-C4000CNC
SV-C4000CNC
SV-C4000CNC
貨號（100V-120V）
525-621-1
525-622-1
525-623-1
525-624-1
貨號（200V-240V）
525-621-2
525-622-2
525-623-2
525-624-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
300mm
300mm
300mm
300mm
Y軸工作臺裝置
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×651×1000mm
800×651×1000mm
800×651×1000mm
800×651×1000mm
重量（主機）
240Kg
240Kg
240Kg
240Kg
型號
SV-C4000CNC
SV-C4000CNC
SV-C4000CNC
SV-C4000CNC
貨號（100V-120V）
525-641-1
525-642-1
525-643-1
545-644-1
貨號（200V-240V）
525-641-2
525-642-2
525-643-2
525-644-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
300mm
300mm
300mm
300mm
Y軸工作臺裝置
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×651×1200mm
800×651×1200mm
800×651×1200mm
800×651×1200mm
重量（主機）
250Kg
250Kg
250Kg
250Kg
