- 型號：
178系列- CNC表面粗糙度測量儀

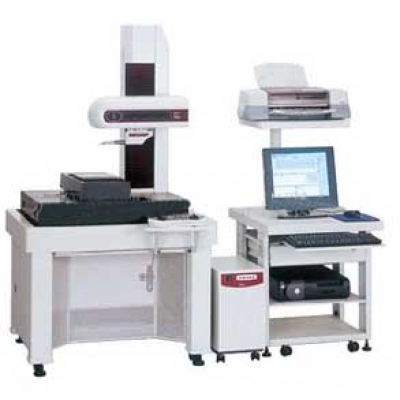

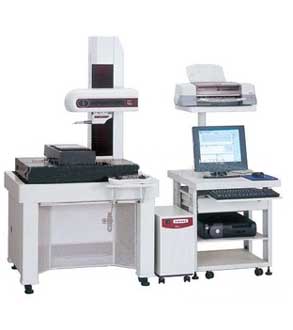

日本三豐品牌 MITUTOYO 178-544-2 表面粗糙度測量儀
特點：SV-3000CNC
1、高精度表面粗糙度測量儀表，用于表面粗糙度與輪廓的CNC測量。
2、每軸驅動速度最高可達200mm/s，實現高速定位，滿足多輪廓/多工件的測量任務。
3、帶а軸的機型可通過電動傾斜檢測器，對水平和傾斜表面進行連續測量。
4、帶Y軸工作臺的機型可通過Y軸軸向定位，擴大測量任務的范圍，如多工件任務等。
5、供助于θ1和θ2這兩個與電腦數控機型配套的選件，擴大了電腦數控測量應用的范圍。
6、通過X軸與Y軸方向的二軸同步控制可進行傾斜平面測量。
7、檢測部件中裝有防撞擊安全裝置，一旦主機與工件或夾具相撞，檢測部件會自動停機。
8、配有易于操作的遙控箱：通過兩個操縱桿，選定需要操作的軸，即可實現任何移動。鍵上端的軸向圖標易于辨認，輕松操作。
9、通過USB與數據處理/分析器通信。
特點：SV-M3000CNC
1、CNC表面粗糙度測量儀可測量沉重的大型工件，如氣缸體、曲軸。
2、如與表面粗糙度測量儀的旋轉裝置S-3000AR（選件）聯用，則可連續測量工件的底面、頂面和側面。
3、兼容大型工作臺（負載100kg）選件或大θ2工作臺，因此，可連續、自動測量大尺寸工件。
4、適用于自動測量較大、較重工件的表面粗糙度。
5、可移動立柱結構不受工件尺寸的限制，利于測量氣缸、曲軸等大工件、重工件。
6、Y軸移動范圍達到800mm，因此，可測量大工件的多重輪廓。
7、負載臺結構完善，各種尺寸的工件、標準定制夾具以及自動給進器件調配簡便。
技術參數：SV-3000CNC
X1軸
測量范圍：200mm
分辨率：0.05µm
長度基準：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）
測量速度：0.02-2mm/s
移動方向：向后
直線度：0.5µm/200mm
а軸
傾角：-45°至+10°
分辨率：0.000225°
旋轉速度：1rpm
Z2軸（立柱）
垂直移動：300mm(500mm)*
分辨率：0.05µm
長度基準：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）
基座尺寸（W×H）：750×600mm
基座材料：花崗巖
檢測器：
范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm
測力： 4mN（貨號178-396-2） 0.75mN（低測力型。貨號178-397-2）
測針針尖：金剛石，90°/5µmR （60°/2µmR：低測力型）
尺寸（W×D×H）：800×651×1000mm （800×651×1200mm）*
重量：240Kg（250Kg）* *高立柱型
技術參數：SV-M3000CNC
X1軸
測量范圍：200mm
分辨率：0.05µm
長度基準：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-50mm/s（操縱桿）
測量速度：0.02-2mm/s
直線度： 0.5µm/200mm 0.7µm/200mm（長型檢測器）
0.5µm/200mm（旋轉型檢測器、上/下方向） 0.7µm/200mm（長型檢測器、前/后方向）
а軸
傾角：-45°至+10°
分辨率：0.000225°
傾斜速度：6°/s
Z2軸（立柱）
垂直移動： 500mm
分辨率：0.05µm
長度基準：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-50mm/s（操縱桿）
Y軸：
測量范圍：800mm
分辨率：0.05µm
刻度：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-50mm/s（操縱桿）
測量速度：0.02-2mm/s
直線度： 0.5µm/50mm 2µm/800mm 0.7µm/50mm 3µm/800mm長型檢測器
0.7µm/50mm，3µm/800mm（旋轉型檢測器、上/下方向）
基座
尺寸（W×H）：600×1500mm
材質：鋼
負載量：300Kg
檢測器：
范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用測頭選件時，最大可達2400µm)
測力： 4mN（貨號178-396-2） 0.75mN（低測力型 貨號178-397-2）
測針針尖：金剛石，90°/5µmR （60°/2µmR：低測力型）
類型：差動電感式
尺寸（W×D×H）：1085×1695×1922mm
重量：1600Kg（包括防振裝置）
選件：
防震臺架：
防震臺裝置：膜片空氣彈簧
自然頻率：2.5-3.5Hz
減震機構：阻尼孔
調水平裝置：帶機械閥的自動控制裝置
氣源氣壓：0.4Mpa
承載：350Kg
尺寸（W×D×H）：1000×895×715mm
重量：280Kg
Y軸工作臺裝置
測量范圍：200mm
最小讀數：0.05µm
標尺裝置：反射型線性編碼器
驅動速度： 200mm/s（最大CNC） 0-60mm/s（操縱桿）
最大承載能力：20Kg
直線度： 0.5µm/200mm
指示精度(20℃時)：±（2+2L/100）µm,L為兩個測量點之間的距離（mm）
工作臺尺寸：200×200mm
尺寸（W×D×H）：320×646×105mm
重量：35Kg
任選軟件：
FORMTRACEPAK V5
使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。
性能參數：
型號
SV-3000CNC
SV-3000CNC
SV-3000CNC
SV-3000CNC
貨號（100V-120V）
178-521-1
178-541-1
178-522-1
178-542-1
178-523-1
178-543-1
178-524-1
178-544-1
貨號（200V-240V）
178-521-2
178-541-2
178-522-2
178-542-2
178-523-2
178-543-2
178-524-2
178-544-2
X1軸測量范圍
200mm
200mm
200mm
200mm
200mm
200mm
200mm
200mm
Z2軸垂直移動
300mm
500mm
300mm
500mm
300mm
500mm
300mm
500mm
Y軸工作臺裝置
---
---
---
---
已安裝
已安裝
已安裝
已安裝
а軸裝置
---
---
已安裝
已安裝
---
---
已安裝
已安裝
型號
SV-M3000CNC
貨號(100V-120V)
178-549-1
貨號(200V-240V)
178-549-2
檢測器保留型（必選）
標準S-3000型178-071
標準S-3000L型178-072
旋轉S-3000型178-073
X1軸測量范圍
200mm
Z2軸立柱移動范圍
500mm
Y軸移動范圍
800mm
а軸傾角
-45°(CCW), ±10°(CW)
