525系列-表面粗糙度/輪廓測量儀

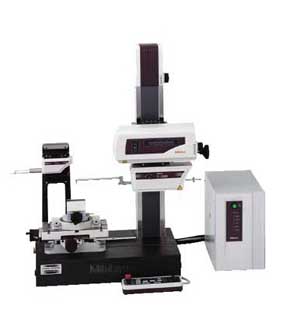

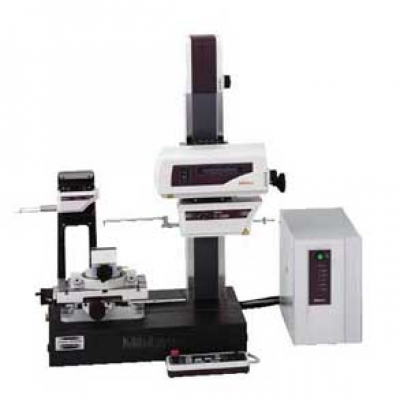

日本三豐品牌 MITUTOYO 525-473-2 表面粗糙度測量儀
特點：
1、大幅提高的驅動速度（X軸：80mm/s,Z2軸立柱：20mm/s）進一步減少了總的測量時間。
2、為了長時間保持橫向線性規格，三豐公司采用極堅硬的陶瓷導軌，既抗老化又經久耐磨。
3、驅動器（X軸）和立柱（Z2軸）均配備了高精度線形編碼器（其中Z2軸上為ABS型）。因此，在垂直方向?qū)π】走B續自動測量、對較難定位部件的重復測量精度得以提高。
表面粗糙度測量：
1、直線度：±（0.05+0.001L）µm*，專用于需要高精度測量的工件
*S4型、H4型、W4型；L為驅動長度
2、符合JIS’82/’94/’01,ISO,ANSI,DIN,VDA等表面粗糙度的國際標準。
3、標準配置：高精度測頭（0.75mN/4mN測力），分辨率高至0.0001µm。
自動測量：
在與CNC機型配套使用的眾多外設選件的支持下，可實現自動測量。
輪廓驅動測量：
X軸精度：±（0.8+0.01L）µm*
Z1軸精度：±（0.8+I0.5HI/25）µm*
專用于需要高精度測量的工件。 *SV-C4100S4型、H4型、W4型；L為驅動長度,H為測量高度
SV-C4100系列的輪廓驅動器配備了激光全息測微計測頭，Z1軸寬/窄范圍均能達到極高的精度和分辨率。
基本技術參數：
基座尺寸（W×H）：600×450mm或1000×450mm
基座材料：花崗巖
重量
主機：140Kg（S4）, 150Kg(H4), 220Kg(W4),140Kg(S8), 150Kg(H8), 220Kg(W8)
控制器：14Kg
遙控箱：0.9Kg
電源：100-240VAC±10%,50/60Hz
能耗：400W（主機）
輪廓測量技術參數：
X軸
測量范圍：100mm或200mm
分辨率：0.05µm
長度基準：反射型線性編碼器
驅動速度： 0-80mm/s外加手動
測量速度：0.02-5mm/s
直線度： 0.8µm/100mm 2µm/200mm（長型檢測器） *以X軸為水平方向上
直線位移： ±（1+0.01L）µm （SV-C3100S4,H4,W4）
精度（20℃時）：±（0.8+0.01L）µm （SV-C4100S4,H4,W4）
±（1+0.02L）µm （SV-C3100S8,H8,W8）
±（0.8+0.02L）µm （SV-C4100S8,H8,W8） *L為驅動長度
傾角范圍：±45°（帶有X軸傾斜單位）
Z2軸（立柱）
垂直移動： 300mm或500mm
分辨率：1µm
長度基準：ABSOLUTE線性編碼器
驅動速度：0-20mm/s外加手動
Z1軸（檢測器）：
測量范圍：±25mm
分辨率：0.2µm（SV-C3100）,0.05µm(SV-C4100)
刻度：線性編碼器(SV-C3100),激光全息測微計（SV-C4100）
直線位移：±（2+I4HI/100）µm （SV-C3100）
精度（20℃時）：±（0.8+I0.5HI/25）µm （SV-C4100） *H：基于水平位置的測量高度
測針上/下運作：弧形移動
測針方向：向上/向下
測力：30mN
跟蹤角度：向上77°，向下87°（使用配置的標準測頭，依表面粗糙度而定）
測針針尖：尖端半徑25µm，硬質合金尖端
表面粗糙度測量技術參數：
X1軸
測量范圍：100mm或200mm
分辨率：0.05µm
長度基準：線性編碼器
驅動速度： 0-80mm/s外加手動
移動方向：向后
直線度： ±（0.05+1L/1000）µm （S4,H4,W4） 0.5µm/200mm （S8,H8,W8）
Z2軸（立柱）
垂直移動： 300mm或500mm
分辨率：1µm
長度基準：ABSOLUTE線性編碼器
驅動速度：0-20mm/s外加手動
檢測器：
范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用測頭選件時，最大可達2400µm)
測力：4mN或0.75mN（低測力型）
測針針尖：金剛石，90°/5µmR （60°/2µmR：低測力型）
類型：差動電感式
任選軟件：
FORMTRACEPAK V5
使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。
性能參數：
型號
SV-C3100S4
SV-C3100S4
SV-C3100H4
SV-C3100H4
SV-C3100W4
SV-C3100W4
貨號
525-421*-1
525-421*-2
525-422*-1
525-422*-2
525-423*-1
525-423*-2
貨號
525-431*-1
525-431*-2
525-432*-1
525-432*-2
525-433*-1
525-433*-2
型號
SV-C4100S4
SV-C4100S4
SV-C4100H4
SV-C4100H4
SV-C4100W4
SV-C4100W4
貨號
525-461*-1
525-461*-2
525-462*-1
525-462*-2
525-463*-1
525-463*-2
貨號
525-471*-1
525-471*-2
525-472*-1
525-472*-2
525-473*-1
525-473*-2
X1軸測量范圍
100mm
100mm
100mm
100mm
100mm
100mm
檢測器測力
0.75mN
4mN
0.75mN
4mN
0.75mN
4mN
垂直移動
300mm電動立柱
500mm電動立柱
500mm電動立柱
花崗巖基座尺寸（W×D）
610×450mm
610×450mm
1000×450mm
尺寸（主機W×D×H）
1005×575×966mm
1005×575×1176mm
1408×575×1176mm
重量（主機）
140Kg
150Kg
220Kg
型號
SV-C3100S8
SV-C3100S8
SV-C3100H8
SV-C3100H8
SV-C3100W8
SV-C3100W8
貨號
525-426*-1
525-426*-2
525-427*-1
525-427*-2
525-428*-1
525-428*-2
貨號
525-436*-1
525-436*-2
525-437*-1
525-437*-2
525-438*-1
525-438*-2
型號
SV-C4100S8
SV-C4100S8
SV-C4100H8
SV-C4100H8
SV-C4100W8
SV-C4100W8
貨號
525-466*-1
525-466*-2
525-467*-1
525-467*-2
525-468*-1
525-468*-2
貨號
525-476*-1
525-476*-2
525-477*-1
525-477*-2
525-478*-1
525-478*-2
X1軸測量范圍
200mm
200mm
200mm
200mm
200mm
200mm
檢測器測力
0.75mN
4mN
0.75mN
4mN
0.75mN
4mN
垂直移動
300mm電動立柱
500mm電動立柱
500mm電動立柱
花崗巖基座尺寸（W×D）
610×450mm
610×450mm
1000×450mm
尺寸（主機W×D×H）
1005×575×966mm
1005×575×1176mm
1408×575×1176mm
重量（主機）
140Kg
150Kg
220Kg
*為區分交流電源電纜，在貨號后加上以下后綴：
“mm”類型：A適于UL/CSA,C適于JIS（適于臺灣地區），D適于CEE,DC適于中國，K適于EK
“inch”類型：A 適于UL/CSA,D適于CEE,E適于BS,DC適于中國，無后綴適于JIS/100V（適于臺灣地區）
