- 型號：
525系列-CNC形狀測量儀

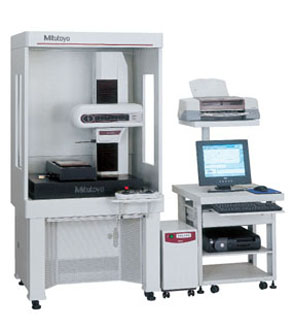

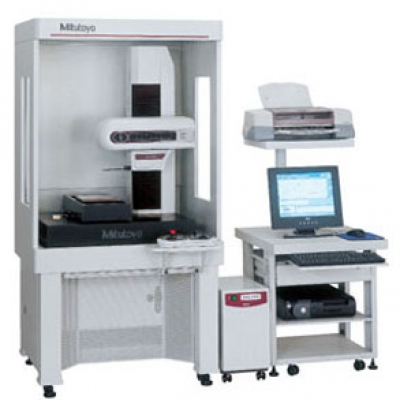

日本三豐品牌 MITUTOYO 525-722-2 表面粗糙度測量儀
特點：
1、高精度測針型CNC表面測量儀可以同時進行表面粗糙度和形狀/輪廓的測量。
2、X1和Z2軸的最大驅動速度分別為40mm/s和200mm/s，可以高速定位，從而提高了多重輪廓/多工件測量的效率。
3、X1和Z1軸上裝有三豐激光全息光柵尺，從而可以實現高分辨率（X1軸分辨率：6.25nm,Z1軸分辨率：4nm/8nm）的輪廓/形狀測量、表面粗糙度的測量和批次測量。
4、Z1軸檢測器采用主動控制方式，減少Z1軸動態測力變化的同時擴展了測量范圍。
5、Z1軸檢測器集成了防碰撞安全裝置，當儀器主體與工件或夾具發生碰撞時，檢測裝置可以自動停止工作。
6、帶有а軸工作臺的型號，可沿Y軸進行多工件定位，從而增加了多工件測量范圍。
7、提供易于操作的遙控箱，用戶可以通過這兩個操縱桿選擇合適的軸進行移動。在按鍵上標有易于理解的圖形顯示軸的選擇狀態。
8、通過USB端口與數據處理/分析裝置（選件）進行信息交換。
技術參數：
X1軸
測量范圍：200mm
分辨率：0.00625µm
檢測方法：激光全息光柵尺
驅動速度：最大40mm/s（CNC模式） 0-40mm/s（操縱桿控制模式）
測量速度：0.02-0.2mm/s(表面粗糙度)
0.02-2mm/s（形狀/輪廓）
測量方向：向前/向后
直線度： （0.1+0.0015L）µm 使用標準測針
（0.2+0.0015L）µm 使用二倍長型測針
直線度： （0.05+0.0003L）µm 使用標準測針
（0.1+0.0015L）µm 使用二倍長型測針
（CS-H5000CNC）
指示精度（20℃）：±（0.3+0.002L）µm
指示精度（20℃）：±（0.16+0.001L）µm L為驅動長度（mm）
Z1軸：
測量范圍： 12mm(使用標準測針) 24mm(使用二倍長型測針)
分辨率：0.004µm（使用標準測針） 0.008µm（使用二倍長型測針） 0.001µm（使用標準測針）
(CS-H5000CNC) 0.002µm（使用二倍長型測針） (CS-H5000CNC)
測針上/下運作：弧形運動
檢測方法：激光全息光柵尺
指示精度（20℃）：±（0.3+I0.02HI）µm
指示精度（20℃）：±（0.07+I0.02HI）µm H為測量高度（mm）
測力：4mN（使用標準測針） 0.75mN（使用二倍長型測針）
跟蹤角度：向上60°，向下60°（取決于表面粗糙度）
針尖（球型測針）：金剛石，角度：40°，半徑5µm （半徑：0.25mm，藍寶石）
測針方向：向下
Z2軸（立柱）
測量范圍： 300mm
分辨率：0.05µm
檢測方法：反射型線性編碼器
驅動速度：最大200mm/s（CNC模式） 0-50mm/s（操縱桿控制模式）
基座尺寸：（W×D）:750×600mm
基座材料：花崗巖
Y軸*
測量范圍：200mm
分辨率：0.05µm
驅動速度：最大200mm/s（CNC模式） 0-50mm/s（操縱桿控制模式）
工件最大承重：20Kg
直線度：0.5µm/200mm
指示精度（20℃）：±（2+2L/200）µm L任意兩點間的長度（mm）
尺寸：（W×D×H）:800×620×1000mm(800×620×1200mm:高立柱型)
重量：240kg（250kg：高立柱型）
*紅色為CS-H5000CNC的數據
軟件選件：
FORMTRACEPAK V5
使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。
性能參數：
型號
CS-5000CNC
CS-5000CNC
CS-5000CNC
CS-5000CNC
貨號*（100V-120V）
525-721-1
525-722-1
525-723-1
525-724-1
貨號*（200V-240V）
525-721-2
525-722-2
525-723-2
525-724-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
300mm
300mm
300mm
300mm
Y軸工作臺裝置
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
型號
CS-5000CNC
CS-5000CNC
CS-5000CNC
CS-5000CNC
貨號*（100V-120V）
525-741-1
525-742-1
525-743-1
525-744-1
貨號*（200V-240V）
525-741-2
525-742-2
525-743-2
525-744-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
500mm
500mm
500mm
500mm
Y軸工作臺裝置
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
*根據不同的交流電源電纜及測量裝置，可選不同的選件套裝。12AAH838（公制型，歐盟），12AAH839(公制型，BS),12AAH843（公制型，中國），12AAH844（公制型，EK），12AAH840(英制型，UL/CSA),12AAH841(英制型，歐盟)，12AAH842(英制型，BS)，12AAH845(英制型，中國)
型號
CS-5000CNC
CS-5000CNC
貨號*（100V-120V）
525-761-1
525-763-1
貨號*（200V-240V）
525-761-2
525-763-2
X1軸測量范圍
200mm
200mm
Z2軸垂直移動
300mm
300mm
Y軸工作臺裝置
---
已安裝
а軸裝置
---
---
*根據不同的交流電源電纜及測量裝置，可選不同的選件套裝。12AAH847（公制型，UL/CSA），12AAH848(公制型，歐盟),12AAH849（公制型，BS），12AAH853（公制型，中國），12AAH854(公制型，EK),12AAH850(英制型，UL/CSA)，12AAH851(英制型，歐盟)，12AAH852(英制型，BS)，12AAH855（英制型，中國）
測針：
