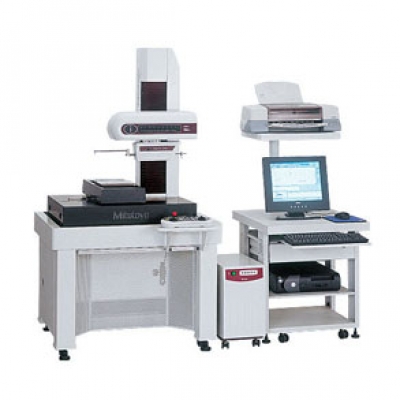

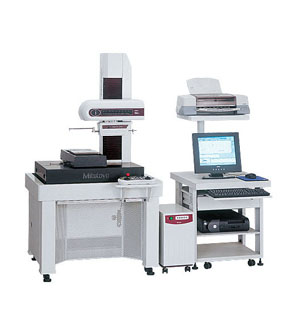

三豐藤野貿易代理 日本三豐MITUTOYO輪廓測量儀 218-524-2
日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商--------Contracer Extreme (超級輪廓測量儀) CV-3000CNC/CV-4000CNC 218系列-CNC輪廓測量儀 日本三豐品牌 MITUTOYO 218-524-2 輪廓測量儀 特點： 1、高精度CNC輪廓/形狀測量裝置。 2、X1,(Y)和Z2的驅動
- 型號：
CV-3000CNC/CV-4000CNC
218系列-CNC輪廓測量儀
日本三豐品牌 MITUTOYO 218-524-2 輪廓測量儀
特點：
1、高精度CNC輪廓/形狀測量裝置。
2、X1,(Y)和Z2的驅動速度都高達200mm/s,確保實現高速定位，從而大大提高了多輪廓測量和多工件測量任務的速度。
3、帶有а軸的型號，可以通過電動旋轉X1軸連續測量水平面和傾斜面。
4、CV-4000CNC系列的驅動裝置集成了激光全息測微計檢測器，可以在Z軸（垂直方向）的窄/寬范圍內實現高精度和高分辨率測量。
5、帶有Y軸的工作臺的型號可以沿著Y軸進行多種工件定位，從而擴大了多工件測量范圍。
6、可以通過同時控制X,Y兩軸，對斜面進行測量。
7、Z1軸檢測器集成了防碰撞安全裝置，當主機和工件或夾具碰撞時，檢測器將自動停止。
8、提供易于操作的遙控箱，用戶可以通過這兩個操縱桿選擇合適的軸進行移動。在按鍵上標有易于理解的圖形顯示軸的選擇狀態。
9、通過USB與數據處理/分析裝置（選件）進行信息交換。
技術參數：
X1軸
測量范圍：200mm
分辨率：0. 05µm
檢測方法：反射型線性編碼器
驅動速度：200mm/s（最大CNC） 0-60mm/s（操縱桿）
測量速度：0.02-2mm/s
測量方向：向前/向后
直線度： 2µm/200mm *以X軸為水平方向上
指示精度（20℃）：±（1+4L/200）µm (CV-3000CNC)
±（0.8+4L/200）µm (CV-4000CNC)
*L=驅動長度（mm）
а軸：
傾斜角度： -45°或+10°
分辨率：0. 000225°
傾斜范圍：6°/s
Z2軸（立柱）
垂直移動：300mm或500mm
分辨率：0.05µm
檢測方法：反射型線性編碼器
驅動速度：200mm/s（最大CNC） 0-60mm/s（操縱桿）
基座尺寸（W×H）：750×600mm
基座材料：花崗巖
Z1軸（檢測器）：
測量范圍：±25mm
分辨率：0.2µm (CV-3000CNC)或0.05 µm (CV-4000CNC)
檢測方法：線性編碼器（CV-3000CNC）,激光全息測微計（CV-4000CNC）
指示精度（20℃）：±（2+I4HI/100）µm (CV-3000CNC)
±（0.8+I0.5HI/05）µm (CV-4000CNC) *H為水平位置上的測量高度（mm）
測針上/下運作：弧形運動
測針方向：向上/向下
測力： 30mN
跟蹤角度：向上70°，向下70°（根據表面粗糙度，使用標準單切面測針）
測針針尖：硬質合金針尖，半徑25µm
基座尺寸：（W×H）: 650×450mm或1000×450mm
Y軸*
測量范圍：200mm
分辨率： 0.05 µm
驅動速度：最大200mm/s（CNC模式） 0-60mm/s（操縱桿控制模式）
臺面最大承重：20kg
直線度：0.5 µm/200mm
指示精度（20℃）：±（2-2L/100）µm L=任意兩點間的長度（mm）
重量：240kg,250kg(高立柱型) （Y軸工作臺與振動隔離站的重量除外）
電源：100-240VAC±10%,50/60Hz
能耗：500W（僅限主機）
性能參數：
型號
CV-3000CNC
CV-3000CNC
CV-3000CNC
CV-3000CNC
貨號*（100V-120V）
218-521-1
218-522-1
218-523-1
218-524-1
貨號*（200V-240V）
218-521-2
218-522-2
218-523-2
218-524-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
300mm
300mm
300mm
300mm
Y軸工作臺裝置*2
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
防震臺*1
已安裝
已安裝
已安裝
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×620×1000mm
800×620×1000mm
800×620×1000mm
800×620×1000mm
重量（主機）
240kg
240kg
240kg
240kg
型號
CV-3000CNC
CV-3000CNC
CV-3000CNC
CV-3000CNC
貨號*（100V-120V）
218-541-1
218-542-1
218-543-1
218-544-1
貨號*（200V-240V）
218-541-2
218-542-2
218-543-2
218-544-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
500mm
500mm
500mm
500mm
Y軸工作臺裝置
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
防震臺*1
已安裝
已安裝
已安裝
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×620×1200mm
800×620×1200mm
800×620×1200mm
800×620×1200mm
重量（主機）
250kg
250kg
250kg
250kg
*根據不同的交流電源電纜及測量裝置，可選不同的選件套裝。12AAH790（公制型，UL/CSA）,12AAH791(公制型，歐盟)，12AAH792（公制型，BS）,12AAH796（公制型，中國），12AAH797（公制型，EK）,12AAH793（英制型，UL/CSA），12AAH794（英制型，歐盟），12AAH795（英制型，BS）,12AAH798（英制型，中國）
型號
CV-4000CNC
CV-4000CNC
CV-4000CNC
CV-4000CNC
貨號*（100V-120V）
218-561-1
218-562-1
218-563-1
218-564-1
貨號*（200V-240V）
218-561-2
218-562-2
218-563-2
218-564-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
300mm
300mm
300mm
300mm
Y軸工作臺裝置*2
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
防震臺*1
已安裝
已安裝
已安裝
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×620×1000mm
800×620×1000mm
800×620×1000mm
800×620×1000mm
重量（主機）
240kg
240kg
240kg
240kg
型號
CV-4000CNC
CV-4000CNC
CV-4000CNC
CV-4000CNC
貨號*（100V-120V）
218-581-1
218-582-1
218-583-1
218-584-1
貨號*（200V-240V）
218-581-2
218-582-2
218-583-2
218-584-2
X1軸測量范圍
200mm
200mm
200mm
200mm
Z2軸垂直移動
500mm
500mm
500mm
500mm
Y軸工作臺裝置*2
---
---
已安裝
已安裝
а軸裝置
---
已安裝
---
已安裝
防震臺*1
已安裝
已安裝
已安裝
已安裝
花崗巖基座尺寸（W×D）
750×600mm
750×600mm
750×600mm
750×600mm
尺寸（主機W×D×H）
800×620×1200mm
800×620×1200mm
800×620×1200mm
800×620×1200mm
重量（主機）
250kg
250kg
250kg
250kg
*根據不同的交流電源電纜及測量裝置，可選不同的選件套裝。12AAH800（公制型，UL/CSA）,12AAH801(公制型，歐盟)，12AAH802（公制型，BS）,12AAH806（公制型，中國），12AAH807（公制型，EK）,12AAH803（英制型，UL/CSA），12AAH804（英制型，歐盟），12AAH805（英制型，BS）,12AAH808（英制型，中國）
*1防震臺架
防震臺裝置：膜片空氣彈簧
自然頻率：2.5-3.5Hz
減震機構：阻尼孔
調水平裝置：帶機械閥的自動控制裝置
氣源氣壓：390kpa
最大承載能力：350kg
尺寸（W×D×H）：1000×895×715mm
重量：280kg
*2Y軸工作臺裝置
測量范圍：200mm
最小讀數：0.05µm
標尺裝置：反射型線性編碼器
驅動速度：最大200mm/s（CNC） 0-50mm/s（操縱桿）
最大承載能力：20kg
直線度：0.5µm/200mm（表面粗糙度） 2µm/200mm（輪廓）
指示精度（20℃）：±（2+2L/100）µm， 輪廓模式 L為兩個測量點之間的距離（mm）
工作臺尺寸：200×200mm
尺寸（W×D×H）：320×646×105mm
重量：35kg
