- 型號：
218系列-輪廓測量儀

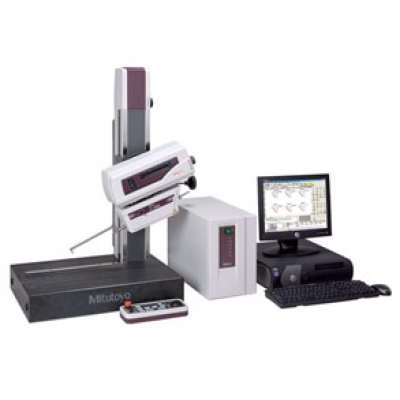

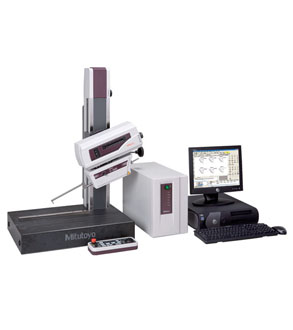

日本三豐品牌 MITUTOYO 218-423 輪廓測量儀
特點：
1、大幅度提高了驅動速度（X軸：80mm/s，Z2軸：20mm/s），近一步降低了總測量時間。
2、為了在一定時段內維持儀器的直線度規格，三豐公司采用了具有極佳的耐摩擦性及穩定性的高硬度陶瓷導軌。
3、大量的外周設備選件CNC模式，從而可以很容易實現CNC測量。
4、驅動裝置（X軸）和立柱（Z2軸）中集成了高精度線性編碼器（Z2軸為ABS型），從而提高了在垂直方向持續自動測量小孔和不易定位工件的重復精度。
5、X軸精度：±（0.8+0.01L）µm，Z1軸精度：±（0.8+I0.5HI/25）µm*，針對高精度工件的測量所設計。 *CV-4100S4，H4,W4型 L為驅動長度，H為測量高度（mm）
6、CV-4100系列的驅動裝置集成了激光全息測微計檢測器，在Z軸（垂直方向）的窄/寬測量范圍內，提供卓越的精度和分辨率。
自動測量功能：
配備有大量支持CNC模式的外周設備選件，從而可實現自動測量功能。
技術參數：
X軸
測量范圍：100mm或200mm
分辨率：0. 05µm
檢測方法：線性編碼器
驅動速度：0-80mm/s外加手動
測量速度：0.02-5mm/s
測量方向：向前/向后
直線度： 0.8µm/100inch,2µm/200mm *以X軸為水平方向上
指示精度（20℃）：±（1+0.01L）µm (CV-3100S4,H4,W4)
±（0.8+0.01L）µm (CV-4100S4,H4,W4)
±（1+0.02L）µm (CV-3100S8,H8,W8)
±（0.8+0.02L）µm (CV-4100S8,H8,W8) *L=驅動長度（mm）
傾斜范圍： ±45°
Z2軸（立柱）
垂直移動：300mm或500mm
分辨率：1µm
檢測方法：ABSOLUTE線性編碼器
驅動速度：0-20mm/s外加手動
Z1軸（檢測器）：
測量范圍：±25mm
分辨率：0.2µm (CV-3100)或0.05 µm (CV-4100)
檢測方法：線性編碼器（CV-3100）,激光全息測微計（CV-4100）
指示精度（20℃）：±（2+I4HI/100）µm (CV-3100)
±（0.8+I0.5HI/05）µm (CV-4100) *H為水平位置上的測量高度（mm）
測針上/下運作：弧形運動
測針方向：向上/向下
測力： 30mN
跟蹤角度：向上77°，向下87°（根據表面粗糙度，使用標準單切面測針）
測針針尖：硬質合金針尖，半徑25µm
基座尺寸：（W×H）: 650×450mm或1000×450mm
基座材料：花崗巖
重量（主機）：140kg(S4),150kg(H4),220kg(W4), 140kg(S8),150kg(H8),220kg(W8)
控制裝置：14kg
遙控箱：0.9kg
電源：100-240VAC±10%,50/60Hz
能耗：400W（僅限主機）
批量校準功能：
使用專用校準規，可同時進行設備的Z軸增益，對稱及針尖半徑的校準。
性能參數：
型號
CV-3100S4
CV-3100H4
CV-3100W4
貨號（mm）
218-421*
218-422*
218-423*
貨號（inch）
218-431*
218-432*
218-433*
型號
CV-4100S4
CV-4100H4
CV-4100W4
貨號（mm）
218-461*
218-462*
218-463*
貨號（inch）
218-471*
218-472*
218-473*
X1軸測量范圍
100mm
100mm
100mm
垂直移動
300mm電動立柱
500mm電動立柱
500mm電動立柱
花崗巖基座尺寸（W×D）
600×450mm
600×450mm
1000×450mm
尺寸（主機W×D×H）
756×482×966mm
756×482×1166mm
1156×482×1176mm
重量（主機）
140kg
150kg
220kg
型號
CV-3100S8
CV-3100H8
CV-3100W8
貨號（mm）
218-426*
218-427*
218-428*
貨號（inch）
218-436*
218-437*
218-438*
型號
CV-4100S8
CV-4100H8
CV-4100W8
貨號（mm）
218-466*
218-467*
218-468*
貨號（inch）
218-476*
218-477*
218-478*
X1軸測量范圍
200mm
200mm
200mm
垂直移動
300mm電動立柱
500mm電動立柱
500mm電動立柱
花崗巖基座尺寸（W×D）
600×450mm
600×450mm
1000×450mm
尺寸（主機W×D×H）
766×482×966mm
768×482×1166mm
1166×482×1176mm
重量（主機）
145kg
155kg
220kg
*為區分交流電源電纜，在貨號后加上以下后綴：
A適于UL/CSA,C適于臺灣地區，D適于CEE,E適于BS,K適于EK，無后綴適于JIS/100V
各種符合測量要求的型號：
