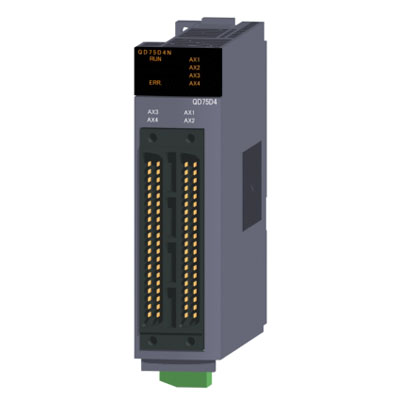

.QD75D4N 三菱PLC定位模塊 QD75D4新款 QD75D4N價格好 4軸控制差分輸出
三菱PLC優質供應商，QD75D4N價格優惠，大量現貨銷售！QD75D4N可以替換QD75D4，兩者的功能是一樣的，程序也不用更改。QD75D4N參數說明：4軸、差分輸出、控制單位(毫米、英寸、度、脈沖)、定位數據為600個數據/軸、最大輸出脈沖為4Mpps、40針引腳連接器三菱QD75系列定位模塊QD75D4N規格詳細說明：【輸出類型】差動驅動裝置輸出系統【控制軸數】4個軸【插補功能】2軸 3軸 4軸線性插補、2軸環性插補【控制系統】PTP(點到點)控制、路徑控制(可以設置線性和弧形)、速度控制、速度-位置切換控制、位置-速度切換控制【控制單位】毫米、英寸、度、脈沖【定位數據】600個數據(定位數據編號1~600)/軸(可以用外圍設備或順控程序設置)【備份】參數、定位數據和塊起動數據可以保存在閃存ROM上(無電池備份)【定位功能】?1、定位系統??? · PTP(點到點)控制：增量系統/絕對系統??? · 路徑控制：增量系統??? · 速度-位置切換控制：增量系統/絕對系統(備注2)??? · 位置-速度切換控制：增量系統/絕對系統?2、定位范圍??? ①絕對系統：???? · -214748364.8~214748364.7(µm)???? · -21474.83648~21474.83647(英寸)???? · 0~359.99999(度)???? · -2147483648~2147483647(脈沖)??? ②增量系統：???? · -214748364.8~214748364.7(µm)???? · -21474.83648~21474.83647(英寸)???? · -21474.83648~21474.83647(度)???? · -2147483648~2147483647(脈沖)??? ③速度－位置切換控制(INC模式)/位置-速度切換控制方式：???? · 0~214748364.7(µm)???? · 0~21474.83647(英寸)???? · 0~21474.83647(度)???? · 0~2147483647(脈沖)??? ④速度-位置切換控制(ABS模式)???? · 0~359.99999(度)? ?3、定位指令速度：??? 0.01~20000000.00(毫米/分鐘)??? 0.001~2000000.000(英寸/分鐘)??? 0.001~2000000.000(度/分鐘)??? 1~4000000(脈沖/秒)?4、加速/減速處理：自動梯形加速/減速，S形加速/減速?5、加速/減速時間：1~8388608(ms)可以為各個加速時間和減速時間設置4種形式。?6、突然停止減速時間：1~8388608(ms)【起動時間】? 1-軸線性控制：1.5(ms)? 1-軸速度控制：1.5(ms)? 2-軸線性插補控制(合成速度)：1.5(ms)? 2-軸線性插補控制(參考軸速度)：1.5(ms)? 2-軸環形插補控制：2(ms)? 2-軸速度控制：1.5(ms)? 3-軸線性插補控制(合成速度)：1.7(ms)? 3-軸線性插補控制(參考軸速度)：1.7(ms)? 3-軸速度控制：1.7(ms)? 4-軸線性插補控制：1.8(ms)? 4-軸速度控制：1.8(ms)? 起動時間延長的因素在下述條件下，下列時間會加到起動時間中：? ·選擇S-形加速堿速：0.1(ms)? ·其它軸正在運行中：0.5(ms)? ·連續定位控制期間：0.3(ms)? ·連續路徑控制期間：0.3(ms)【外部接線連接系統】40針連接器*2，差動驅動器公共端【適用線徑】0.3平方毫米(用于A6CON1)，AWG#24(用于A6CON2)【外部設備的適用連接器】A6CON1、A6CON2、A6CON4另外銷售【最大輸出脈沖】4Mpps【伺服裝置之間的最大連接距離】10m【內部電流消耗(5VDC)】0.66A【閃存ROM寫次數】最大100000次【占用的I/O點數】32點(I/O分配：智能功能模塊為32點)【外形尺寸(毫米)】98(H)*27.4(W)*90(D)【重量(kg)】0.16QD75D4N相關資料：1、QD75D4N圖片：http://./upload/201503/140137373665.jpg2、QD75D4N價格(面價)：151603、QD75D4N用戶手冊
QD75D4N使用手冊
QD75D4N操作手冊
.
.
.
