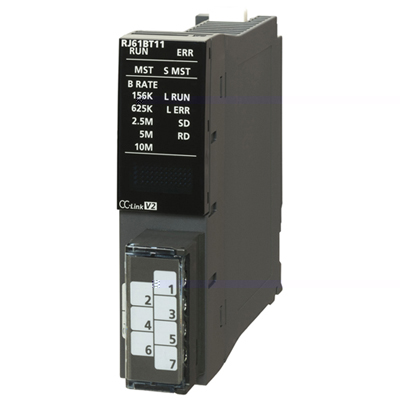

.RJ61BT11 三菱iR-Q CC-Link主站本地站模塊 RJ61BT11價格 銷售中
公司主營三菱PLC，FX1S、FX1N、FX2N、FX3U，三菱iQ-R系列PLC價格好，RJ61BT11價格優，RJ61BT11銷售中！RJ61BT11是三菱iR-Q系列網絡模塊，屬于CC-Link的主站/本地站。RJ61BT11用戶手冊RJ61BT11 CC-Link主站/本地站模塊的產品詳細介紹：【傳送速度】156/625/2.5M/5M/l0Mbps(可選)【最多連接個數(主站時)】64個【占用站數(本地站時)】1站~4站(根據工程工具的設置進行切換)【每1個系統的址大鏈接點數】? CC-Link Ver.1：?? ·遠程輸入輸出(RX, RY): 2048點?? ·遠程寄存器(RWw):256點(主站->遠程設備站/本地站/智能設備站/待機主站)?? ·遠程寄存器(RWr):256點(遠程設備站/本地站/智能設備站/待機主站->主站)? CC-Link Ver.2：?? ·遠程輸入輸出(RX, RY): 8192點?? ·遠程寄存器(RWw):2048點(主站->遠程設備站/本地站/智能設備站/待機主站)?? ·遠程寄存器(RWr):2048點(遠程設備站/本地站/智能設備站/待機主站->主站)【通信方式】廣播輪詢方式【同步方式】幀同步方式【編碼方式】NRZI方式【傳送路徑形式】總線(RS-485)【傳送格式】HDLC標準【錯誤控制方式】CRC (X的16次方+X的12次+X的5次+1)【連接電纜】Ver.1.10對應CC-Link專用電纜【RAS功能】? .待機主站功能? .自動恢復功能? .從站鏈接中斷功能? .通過鏈接特殊繼點器(SB) /鏈接特殊寄存器(SW)進行的異常檢測【輸入輸出占用點數】32點【DC5V內部消耗電流】0.34A【重量】0.16kg【遠程站/本地站/智能設備站/待機主站的位個站的鏈接點數】? ┌───────────────┬────┬───────────────────┐? │項目????????????????????????? │CC-Link │CC-Link Ver.2???????????????????????? │? │????????????????????????????? │Ver.1?? ├───────────────────┤? │????????????????????????????? │??????? │??????????? 擴展循環設置????????????? │? │????????????????????????????? │??????? ├────┬────┬────┬────┤? │????????????????????????????? │??????? │1倍設置 │2倍設置 │4倍設置 │8倍設置 │? ├───┬──┬────────┼────┼────┼────┼────┼────┤? │????? │占用│遠程I/O???????? │32點??? │32點??? │32點??? │64點??? │128點?? │? │????? │1站 │(RX, RY)??????? │(30點)? │(30點)? │(30點)? │(62點)? │(126點) │? │????? │??? ├────────┼────┼────┼────┼────┼────┤? │????? │??? │遠程寄存器(RWw) │4點???? │4點???? │8點???? │16點??? │32點??? │? │????? │??? ├────────┼────┼────┼────┼────┼────┤? │????? │??? │遠程寄存器(RWr) │4點???? │4點???? │8點???? │16點??? │32點??? │? │各占? ├──┼────────┼────┼────┼────┼────┼────┤? │用站? │占用│遠程I/O???????? │64點??? │64點??? │96點??? │192點?? │384點?? │? │數的? │2站 │(RX, RY)??????? │(62點)? │(62點)? │(94點)? │(190點) │(382點) │? │鏈接? │??? ├────────┼────┼────┼────┼────┼────┤? │點數? │??? │遠程寄存器(RWw) │8點???? │8點???? │16點??? │32點??? │64點??? │? │????? │??? ├────────┼────┼────┼────┼────┼────┤? │????? │??? │遠程寄存器(RWr) │8點???? │8點???? │16點??? │32點??? │64點??? │? │????? ├──┼────────┼────┼────┼────┼────┼────┤? │????? │占用│遠程I/O???????? │96點??? │96點??? │160點?? │320點?? │640點?? │? │????? │3站 │(RX, RY)??????? │(94點)? │(94點)? │(158點) │(318點) │(638點) │? │????? │??? ├────────┼────┼────┼────┼────┼────┤? │????? │??? │遠程寄存器(RWw) │12點??? │12點??? │24點??? │48點??? │96點??? │? │????? │??? ├────────┼────┼────┼────┼────┼────┤? │????? │??? │遠程寄存器(RWr) │12點??? │12點??? │24點??? │48點??? │96點??? │? │????? ├──┼────────┼────┼────┼────┼────┼────┤? │????? │占用│遠程I/O???????? │128點?? │128點?? │224點?? │448點?? │896點?? │? │????? │4站 │(RX, RY)??????? │(126點) │(126點) │(222點) │(446點) │(894點) │? │????? │??? ├────────┼────┼────┼────┼────┼────┤? │????? │??? │遠程寄存器(RWw) │16點??? │16點??? │32點??? │64點??? │128點?? │? │????? │??? ├────────┼────┼────┼────┼────┼────┤? │????? │??? │遠程寄存器(RWr) │16點??? │16點??? │32點??? │64點??? │128點?? │? └───┴──┴────────┴────┴────┴────┴────┴────┘?? 備注：帶"()"的點數為本地站占用點數?【最大電纜總延長(最大傳送距離)】根據傳送速度而有所不同? ┌─────┬─────┬───────┐? │ 傳送速度 │站間電纜長│最大電纜總延長│? ├─────┼─────┼───────┤? │156kbps?? │20cm以上? │1200m???????? │? ├─────┤????????? ├───────┤? │625kbps?? │????????? │900m????????? │? ├─────┤????????? ├───────┤? │2.5Mbps?? │????????? │400m????????? │? ├─────┤????????? ├───────┤? │5Mbps???? │????????? │160m????????? │? ├─────┤????????? ├───────┤? │10Mbps??? │????????? │l00m????????? │? └─────┴─────┴───────┘【RJ61BT11外形尺寸H*W*D[mm]】106*27.8*131(H:基板安裝部分為98mm)RJ61BT11圖片：http://./upload/201411/301358052371.jpgRJ61BT11三菱iQ-R?CC-Link主站/本地站模塊，RJ61BT11價格，RJ61BT11供應商
.
.
.
